PASCHAL: Wandschalung Logo / Logo Alu / Logo-pro

  • Logo.3 ist das moderne Wandschalungssystem für Wohn- und Geschäftshäuser und für Industrie- und Ingenieurbauten.

  • Druckstark bis 60kN/m² – egal, ob es sich um die Stahlversion Logo.3 oder die voll kompatible Alu-Version handelt.

  • Innovative Ergänzung durch Logo.pro mit einseitiger Ankertechnik


Technische Daten

LOGO.3

LOGO alu
Zulässiger Frischbetondruck 70kN/m² nach DIN 18218 60kN/m² nach DIN 18218
Ebenheitstoleranzen nach DIN 18202, Tabelle 3, Zeile 6 nach DIN 18202, Tabelle 3, Zeile 6
Elementhöhen 75/90/135/240/270/340cm 90/135/240/270cm
Bauhöhe 12cm 12cm
Rahmenprofil Profilierter Flachstahlrahmen aus hochfestem Stahl Winkelförmiges Strangpressprofil, pulverbeschichtet
Schalhaut 16mm starkes, 12-schichtiges finnisches Birkensperrholz 16mm starkes, 12-schichtiges finnisches Birkensperrholz
Technische Daten

LOGO pro

Zulässiger Frischbetondruck 70kN/m² nach DIN 18218
Ebenheitstoleranzen nach DIN 18202, Tabelle 3, Zeile 6
Elementhöhen 240×270/135x270cm
Bauhöhe 12cm
Rahmenprofil Profilierter Flachstahlrahmen aus hochfestem Stahl
Schalhaut 16mm starkes, 12-schichtiges finnisches Birkensperrholz

Logo – Sonderlösungen mit System

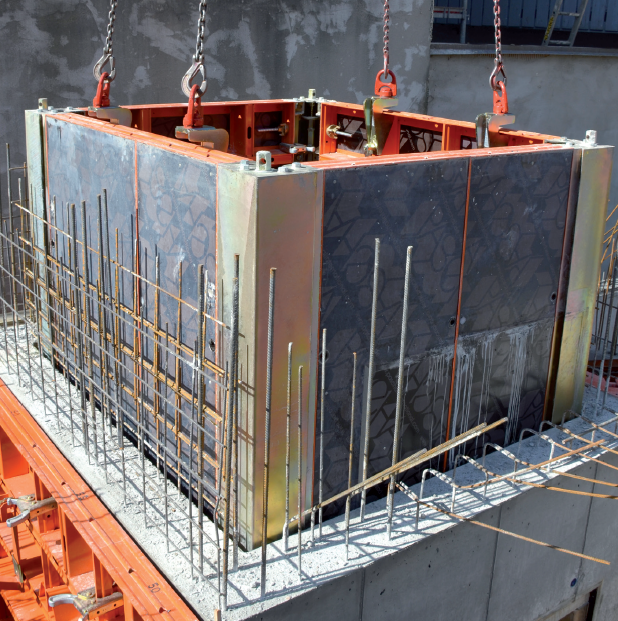

Ausschal-Innenecken

Ausschalen des Innenkernes von Schächten ohne Zerlegen in einzelne Elemente, Zusammenziehen und Auseinanderdrücken der Schalung erfolgt durch Drehen einer Mutter an Oberseite der Ausschalinnenecken

Logo Vieleck

Durch Kombination der Logo-Elemente mit Vieleckausgleichen sind Durchmesser ab 420cm und mit zusätzliche angeordneten Spannschlössern ab 200cm möglich.

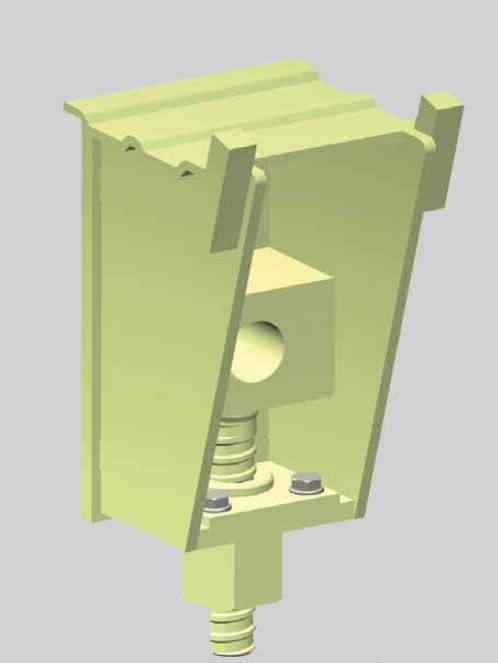

Auflagerkonsole

zur Unterstützung der Schalung am freien Deckenrand
Befestigung der Schalung mit Keilspanner
Höhenverstellbar bis 5,3cm

Einhäuptig

Mit Einbauteilen im Beton und Stützböcken sind einhäuptige Abschalungen im Logosystem bis 800 cm möglich.
